Le custodie per componenti a sicurezza aumentata ‘Ex eb’ per Zona 1

Un caso sempre più frequente per la realizzazione di quadri per Zona 1 è l'utilizzo di custodie Ex eb per l'integrazione di componenti elettromeccanici e/o interfacce elettroniche conformi e con certificazione ed EPL Gb.


di Andrea Battauz, R&D Manager di Cortem Group

Premessa

Quando è necessaria l'installazione di un quadro in un’area classificata come Zona 1 per il rischio di presenza di atmosfera esplosiva, la scelta impiantistica più semplice è quella di ricorrere a custodie antideflagranti con esecuzione Ex-db.

Nel tempo si sono affermate esigenze diverse con soluzioni quadristiche aventi custodie in GRP [2] o acciaio inossidabile basate su custodie a sicurezza aumentata Ex-eb.

Questi quadri si presentano popolati da componenti a loro volta idonei all’installazione per Zona 1.

Nel caso di custodie a sicurezza aumentata, il costruttore deve disporre di certificati di apparecchiatura [3] per le custodie con componenti e, rispettando una serie di prescrizioni, può fornire ed assemblare il quadro coerentemente al certificato.

La lista dei componenti certificati nel certificato di custodia con componenti [3]

Un caso sempre più frequente è quello che riguarda la realizzazione di quadri che integrano componenti elettromeccanici e/o interfacce elettroniche conformi all’utilizzo in Zona 1 con certificazione ed EPL Gb. Questi componenti vengono montati in varie configurazioni in custodie Ex-eb a sicurezza aumentata con la necessaria personalizzazione in termini di montaggio, connessioni elettriche e predisposizione all’ingresso dei cavi. Le custodie a sicurezza aumentata garantiranno la tenuta IP e la necessaria protezione meccanica.

Nel certificato di custodie con componenti al quale il quadro fa riferimento sono indicati:

- certificati dei componenti ammessi

- marcature specifiche

- specifiche condizioni d'uso che riprenderanno quelle dei componenti installati.

La disposizione e il computo delle potenze dissipate è anch'esso di primaria importanza per stabilire la classe di temperatura e la massima temperatura superficiale dell’assieme così realizzato.Tra i componenti che vengono installati più spesso vi sono semplici elementi elettrici e elettromeccanici, come morsetti, interruttori rotativi, contatti elettrici e spie, o interfacce elettroniche più complesse (es.: barriere galvaniche o Zener, sensori di presenza, strumenti di misura e interfacce di connessione in campo Fieldbus) che nella maggior parte dei casi affiancano al modo di protezione a sicurezza intrinseca ingressi cavo a sicurezza aumentata ed incapsulamento di elementi scintillanti (Ex eb ia mb).

Qualora i componenti non fossero elencati nel certificato di custodie con componenti si renderà necessaria l’estensione, iter che tuttavia è solitamente più breve rispetto l’emissione di un nuovo certificato.

Occorre poi fare una precisazione: esiste una deroga per pressacavi, tappi e adattatori filettati che possono essere scelti senza che siano esplicitamente presenti nel certificato di apparecchiatura della custodia con componenti. [4]


placehold

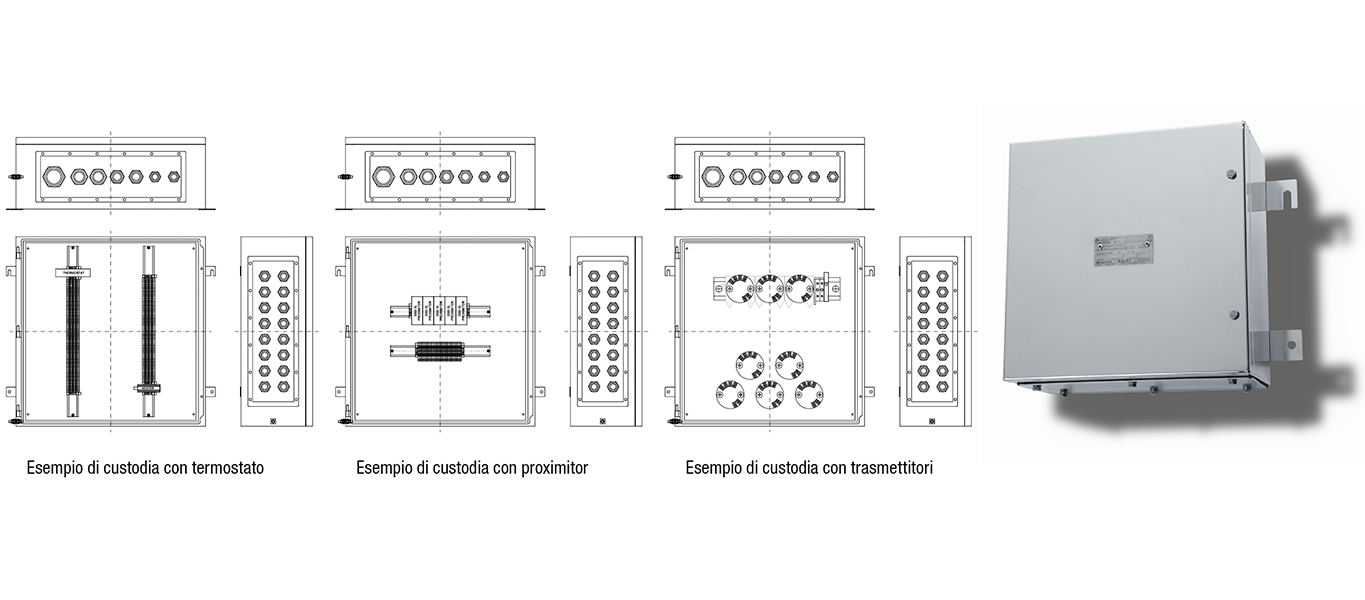

Le custodie serie CTB, CSTB sono certificate per ospitare apparecchiature come termostati, proximitor, trasmettitori, in accordo al certificato CML 16 ATEX 3163X o IECEx CML 16.0074X.

Conclusioni

La lista di componenti riportata nel certificato o nel manuale di uso e manutenzione è la dimostrazione che il montaggio di un certo componente certificato è stato valutato dall’organismo notificato.Il costruttore non ha alcun potere di decidere alternative se non tramite l’estensione per includere il componente non presente nella lista.

Norme di riferimento e bibliografia

[1] il vantaggio di utilizzare custodie Ex-db sta nel poter installare internamente componentistica idonea allo standard industriale e non certificata, in quanto la protezione dall’esplosione viene fornita dalla custodia

[2] GRP, ovvero Poliestere Rinforzato con Vetro, è un materiale plastico

[3] Ricordiamo che, ai sensi della Direttiva ATEX 2014/34/UE, il termine 'apparecchiatura' si riferisce a un dispositivo che può essere installato in campo senza ulteriori certificazioni, purché la sua installazione e il suo impiego siano conformi alla tipologia di prodotto, alle condizioni indicate nel certificato di conformità e a quanto riportato nel manuale d’uso e installazione

[4] Su questo argomento si è espressa la comissione IECEx con il decision sheet ExTAG-DS-2012-008 liberamente consultabile al link https://www.iecex.com/members-area/extag-decision-sheets/
